D-Scan – Automatisiert
Sammlungen digitalisieren
CNC Maschine zum Erstellen von hochauflösenden Bildern
Unsere Anlage D-Scan ist eine 3-Achsen-Maschine, die für die Digitalisierung von Insektenkästen in einem Forschungsinstitut erstellt wurde. Sie dient dazu von Insektenkästen automatisiert Bilder zu erstellen um diese anschließend mittels Fokus-Stacking zu einem hochauflösenden und durchgehend scharfen Bild zusammenzuführen. Die Bilder werden anschließend vom Institut in einem digitalen Archiv zugeführt, welches die Forschenden auf der ganzen Welt Zugang zur Entomologischen Sammlung schafft.
D-Scan Überblick
automatisiert Sammlungen digitalisieren
D-Scan Überblick
Bauweise der Digitalisierungs-Anlage
Die 3-Achsen-Anlage bietet eine kompakte und platzsparende Bauweise. Die Maschine nimmt einen Platz von 000×000 mm ein. Der Anwender kann bequem die Sammlungskästen in die Analge einlegen und mittels Touchscreenbedienung und angepasster Bedienoberfläche die gewünschten Abläufe starten. In der Scan-Anlage befindet sich auf der Z-Achse die Kamerahalterung und genug Platz für die Lichttechnik um optimale Aufnahmen der Objekte zu erstellen.
Flexibel bleiben bei Kamera und Lichttechnik

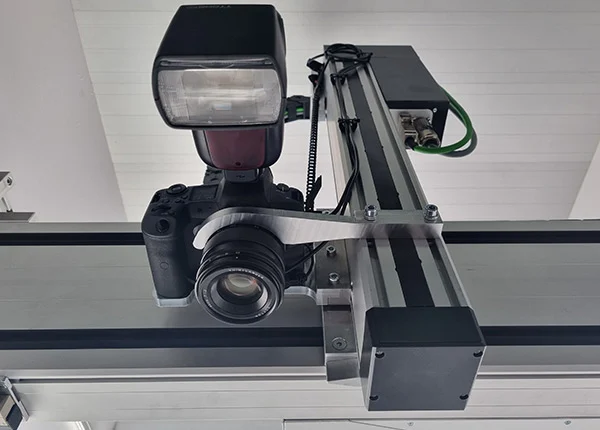

Die Z-Achse der 3-Achsen-Maschine haben wir so ausgelegt, dass sie mit den verschiedensten Aufsätzen ausgerüstet werden kann. Dadurch garantieren wir maximale Flexibiliät bei der wahl der Ausstattung. Unser Kunde hat sich für eine Kamara mit Vollformatsensor entschieden, die Anwendung lässt aber auch andere Formate zu. Auch das Objektiv der Kamera ist je nach Anforderungen frei wählbar sowie die Lichttechnik für die Ausleuchtung des Maschinenraums.
Anwenderfreundliche Bediensoftware

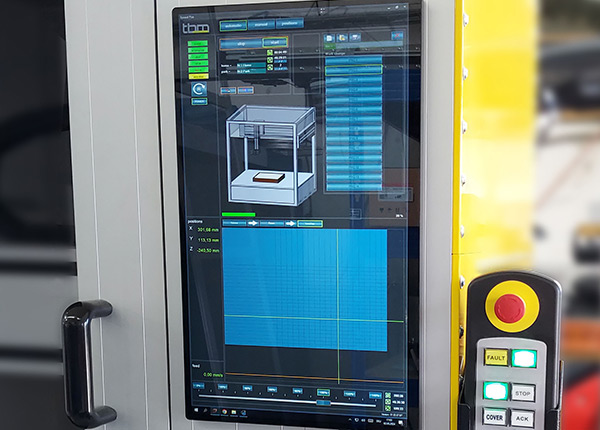

Die Bedienoberfläche der Digitalisierungs-Anlage baut auf die modulare Bediensoftware „SpeedPos“ auf. Diese CNC Software ist ein Bedien- und Ausgabeprogramm zur Abarbeitung von Dateien für die Bearbeitungstechnologien z.B. Fräsen, Bohren, Kleben, Schneiden, und hier zum Fotografieren.
Die Oberfläche der CNC Software wurde für das D-Scan System optimal angepasst um damit einfach und unkompliziert automatisiert hochauflösende Bilder von Objekten zu erstellen.
Vielfältigen Einstellungsmöglichkeiten
Die Anlage D-Scan wird über einen Touchscreen intuitiv betrieben und bietet vielfältige Einstellungsmöglichkeiten zu den Aufnahmen. So sind verschiedene Ablaufprogramme zu den Aufnahmen einstellbar. Das System erstellt je nach Kamera- und Objektivwahl automatisch das Fotoraster das anschließend von der Maschine abgearbeitet wird. Vorab können auch der Speicherort sowie die Bildbenennung festgelegt werden. Auch die Überlappung der Bilder und die Fokus-Schrittweiten für anschließendes Fokus-Stacking und das Stitching der Bilder sind einfach einstellbar. Die Einbindung von externen Kameraschnittstellen ist auch problemlos realisierbar.
Insekten digitalisieren leicht gemacht
Unsere Anlage wurde hier für die Digitalisierung von Insektenkästen ausgelegt, kann aber auch für die digitale Aufbereitung von anderen Sammlungsobjekten verwendet werden. Vor allem in der Forschung ist die Erstellung von Bilddatenbanken ein großer Vorteil, da somit weltweit Forschenden der Zugang zu den Objekten ermöglicht wird. Durch die automatisierte Bilderstellung kann mit unserer Anlage der Prozess der digitalen Erfassung beschnleunigt werden.
