OVERHEAD – 3 ACHS PORTALFRÄSE

Optimale Platzausnutzung und geringer Platzbedarf

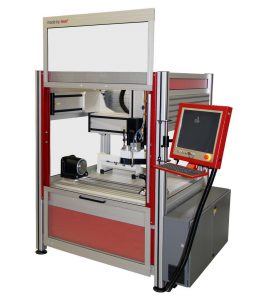

3 Achs Portalfräse Overhead Gantry
3 Achs Portalfräse Alu Overhead
Fräsbeispiel Overhead Portalfräse

Maximale Funktion bei minimalem Platzbedarf ist die Devise der 3 Achs Portalfräsmaschine OverHead Gantry. Durch eine Vielzahl an variablen Ausstattungsmerkmalen und Zusatzoptionen lässt sich die CNC Fräsmaschine für viele Branchen und Arbeitsbereiche optimal konfigurieren. Einsatzmöglichkeiten der OverHead umfassen neben Zerspanen auch Messen, Prüfen und Dosieranwendungen. Durch die Leistung des Fräsmotors von bis zu 2,2 kW und 20.000 Umdrehungen/ min sowie einer Verfahrgeschwindigkeit bis 250 mm/sec eignet er sich zur Bearbeitung von Holz und Kunststoff ebenso wie für Leicht- und Buntmetalle.
Die freie Bearbeitungsfläche und das exzellente Preis-/Leistungsverhältnis bieten gegenüber vergleichbaren Produkten entscheidende Vorteile.

Die Portalfräse OverHead Gantry gibt es in vier verschiedenen Größen für unterschiedliche Verfahrensbereiche von M20 bis M50.

Die Portalfräse Overhead zeichnet sich aus

  • optimale Platzausnutzung

  • Tisch feststehend, Portal beweglich

  • freie Bearbeitungsfläche

  • geeignet auch für hohes Späneaufkommen

Merkmale der Portalfräse OverHead

  • Gantry Funktion in Y-Achse (Synchronisiert über Software ProNC)
  • CAN-Bussystem mit EC Servomotoren in allen Achsen
  • spielfrei eingestellte Stahl-KG-Triebe mit Stahl-Linearführungen
  • T-Nutentisch für leichtes Aufspannen des Werkstückes und Zubehör
  • variabler Durchlass von 340 mm bis 590 mm
  • Spindelmotoren iSA 500 / 750 / 1500 / 1500L sowie iSA 900 / 1500W / 1500WL / 2200
  • Geschwindigkeit: 250mm/sek möglich
  • schwenkbares Bedienpanel iOP-19-TFT
  • Steuerungs-PC iPC 25 inkl. PCI-Karte Win 7 / 64 bit
  • Netzwerkanschluss

Einsatzgebiete – CNC Fräsmaschine OverHead

Zerspanen, Messen und Prüfen, Dosieranwendungen.

Welche Materialien können bearbeitet werden?

Aluminium / Leichtmetallen, Fräskunststoffen, Keramik, Buntmetallen (Messing, Bronze usw…), Kunststoffen, Holz

Optionen und Aufbau der CNC Fräse

Optionen

Kühl-Sprühvorrichtung
Spänewanne
Werkzeuglängen-Messtaster
Spindelmotoren (bis iSA2200 einsetzbar)
Rundwechselsysteme SK 11 und SK 20
Linearwechselsysteme SK 11 und SK 20
4. Achse mit Reitstockeinheit
4. + 5. Achse als Dreh-Schwenkachse
Maschinenraumbeleuchtung LED

Aufbau

Portal: beweglich, Tisch: feststehend

Ihre 3 Achs Portalfräse Overhead speziell an Ihre Anforderungen angepasst

Unsere Stärke liegt in der Konzeption und dem Bauen von  innovativen und passenden Sondermaschinen die Ihre Wünschen und Anforderungen erfüllen.

Sprechen Sie uns an!

  • +49 (0) 89 21 01 390
  • info@tbm-muenchen.de
